Электрический дровокол своими руками
Жители сельских домов и владельцы дачных участков часто задумываются над тем, как сделать электродровокол своими руками. Выбор в пользу именно электрической конструкции объясняется доступностью деталей для ее изготовления (в отличие от, скажем, гидравлических дровоколов) и удобством в обращении с готовым устройством.
Различают два основных типа дровоколов, работающих от электрического привода:
- дровоколы с резьбовым конусом;
- дровоколы с винтовой передачей, осуществляющие движение полена на раскалывающий клин.
Что потребуется
Для изготовления электродровокола своими руками, независимо от его типа, понадобится надежная и прочная станина (ее размеры зависят от типа устройства, применяемого силового агрегата и некоторых других факторов). Важным требованием, предъявляемым к станине, является ее крепкость, поскольку во время работы она подвергается серьезным нагрузкам. Изготовить станину можно из профильной трубы большой толщины и стального листа толщиной 4-5 мм, служащего в качестве столешницы или направляющей (для дровокола с подачей).
На станину монтируется электрический мотор (в зависимости от типа дровокола и мощности двигателя крепление мотора может быть различным), на вал которого закрепляется либо раскалывающий элемент (для конического колуна) либо монтируются шестерни для передачи вращения на подающий винт. Важно отметить, что изготовляя электродровокол своими руками, следует строго следовать чертежам и руководствам, приводимым для конкретной модели. Так, мощность двигателя для дровокола с «морковкой» должна быть около 3,5 кВт, а в случае, если используется ременная передача – не менее 2 кВт. Частота вращения не должна превышать 350 об./мин. Нарушение этих условий не только ухудшит производительность устройства, но и может быть крайне опасным для его оператора.
Порядок сборки

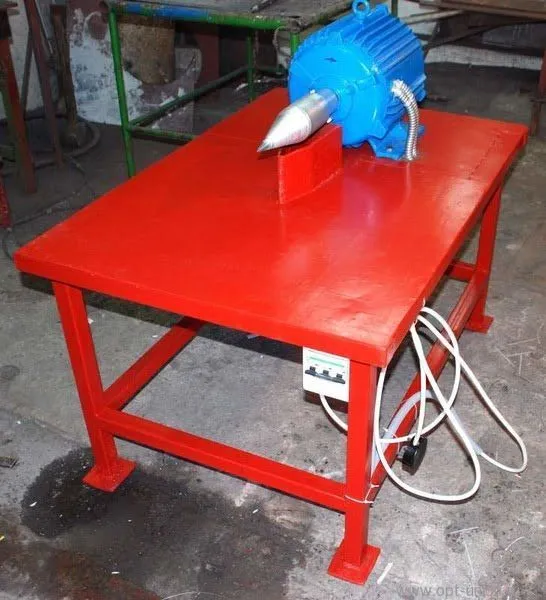

Полная сборка электрического дровокола с колющим конусом осуществляется в следующем порядке:
- сварка станины;
- приварка крепежных элементов для двигателя (если таковые предусмотрены);
- крепление столешницы;
- монтаж двигателя на станок – напрямую или с дополнительной шкиво-ременной передачей;
- изготовление конуса-морковки;
- крепление рабочего конуса на ось двигателя;
- приварка под конусом расклинивающего ножа.
Говоря о «морковке», нужно отметить, что изготавливать этот элемент можно лишь при наличии токарного станка по металлу. Пробовать «выточить» колющий конус при помощи болгарки с отрезным диском, как советуют некоторые сайты, категорически не следует. Такой конус практически не будет раскалывать дрова, кроме этого, его применение может быть и довольно опасным. Если возможности сделать конус самостоятельно нет, его можно либо приобрести в интернете, либо заказать изготовление в ближайшей мастерской, оснащенной токарным оборудованием.
Что же касается дровокола с подающим винтом, то он собирается в следующей последовательности:
- сварка станины из профильной трубы;
- монтаж направляющей дорожки из стального листа;
- монтаж двигателя;
- монтаж редуктора, передающего вращение на шпильку;
- закрепление на шпильке посадочного места под упор и монтаж самого упора;
- монтаж посредством сварки расклинивающего ножа, располагающегося на противоположном конце столика.
Более детальные схемы этих электрических дровоколов с поэтапной сборкой можно найти в интернете. Правда, стоит отметить тот важный момент, что сделать электрический дровокол для дома своими руками – задача не из легких. Для ее решения, как минимум, потребуется хороший набор станков и инструментов, достаточное количество металла большой толщины для изготовления станины, а также подходящий электродвигатель. Последний должен совмещать в себе низкие обороты и высокую мощность, что встречается довольно редко. Более того, в основной своей массе эти моторы рассчитаны на вольтаж в 380 В, недоступный в бытовых условиях.
Именно по этим причинам, а также потому, что далеко не каждый человек обладает хорошими навыками в металлообработке, оптимальным вариантом будет приобрести дровокол с полукольцом. Заказать его можно в нашем магазине. Этот дровокол совмещает в себе невысокую стоимость, простоту в обращении и высокую производительность. Кроме этого, он поставляется в готовом виде, а значит, вам не придется тратить большое количество времени на его сборку.
