Конусный дровокол своими руками

Очень часто сельские жители, дачники и хозяева частных домов задумываются о том, как сделать конусный дровокол «морковку» своими руками. Вызвано это тем, что колка дров классическим способом – процесс длительный, тяжелый и трудозатратный, а также требующий определенного навыка. Облегчить его и призван механизированный «колун» (дровокол).

Принцип работы и типы

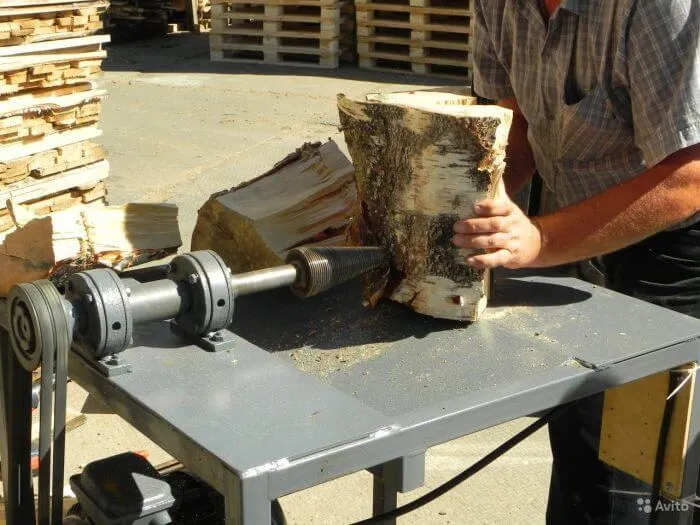

Принцип действия подобного устройства очень прост: его основной рабочий орган (часто называемый «морковкой») – это конус с небольшим уклоном, на который нанесена глубокая косая резьба. При помощи электрического двигателя на данный конус передается вращение. Во время касания боковой грани деревянной колоды и вращающегося конуса, последний вкручивается внутрь древесины и разрывает ее на части. Полученные таким образом крупногабаритные чурки можно аналогичным образом расколоть на небольшие поленья.

Задумавшись над тем, как сделать винтовой дровокол своими руками, стоит помнить, что выделяют 3 основных типа таких устройств:

• дровокол с «морковкой», насаженной прямо на вал электромотора;
• дровокол с конусом, приводимым в движение через редуктор (либо при помощи мотор-редуктора);
• дровокол с ременной передачей.

Механический колун первого типа распространен меньше всего, поскольку подобная конструкция является самой небезопасной. Безусловно, в сети можно найти множество рекомендаций, как собрать винтовой дровокол подобного типа своими руками, чертежи устройств и даже прочитать советы по установке «морковке» в вал перфоратора. Но отметим еще раз: подобная схема – самая небезопасная. Она может привести к крайне тяжелым последствиям. Для нее подойдут только электромоторы, имеющие мощность не менее 3 кВт и частоту вращения вала не более 500 об./мин. Как можно догадаться, подобные двигатели встречаются крайне редко и, как правило, рассчитаны на 380 В.

Иногда можно встретить схемы того, как собрать конусный дровокол с маховиком своими руками. Такой агрегат также имеет прямую посадку, но приводится во вращение малооборотистым маломощным двигателем 220 В, для усиления эффективности которого и применяется маховик. По этим причинам (малодоступности подходящих двигателей и низкой безопасности) лучше остановиться на двух других вариантах.

Дровоколы с редуктором и ременной передачей практически не различаются по своему принципу работы, но последние встречаются чаще из-за большей доступности деталей. Именно поэтому рассмотрим процесс их изготовления.

План самостоятельной сборки

1. Для начала потребуется сварить станину аппарата из профильный трубы сечением 60х40х2 мм.
2. На верх станины следует приварить крышку из листовой стали толщиной не менее 5 мм (ведь на нее будет приходиться большая нагрузка).
3. В нижней части станины следует разместить электрический мотор и пусковое оборудование к нему (следует отметить, что электрическая цепь дровокола обязательно должна быть оснащена УЗО).
4. На валу мотора следует закрепить ведущий шкив.
5. На самой столешнице размещается крепежная база для оси «морковки» (посадка последней ведется на два подшипника), а на конце оси закрепляется ведомый шкив (оба шкива следует подобрать таким образом, чтобы конечная частота оборотов конуса была в районе 500 об./мин.).
6. Под рабочим конусом на столешнице приваривается стальной клин, который будет защищать устройство от заклинивания.
7. Самой главной деталью дровокола, которую придется изготовить, является рабочий конус. Чтобы его сделать, понадобится токарный станок и кругляк углеродистой стали большого диаметра. Сразу отметим, что рекомендации в сети, говорящие о возможности изготовления резьбы на конусе болгаркой – не только вредны (поскольку такая резьба не будет сообщать раскалываемому полену нужный момент), но и крайне опасны. Если же токарного станка в наличии нет, то можно приобрести готовую «морковку» или заказать ее изготовление.

Стоит ли изготавливать дровокол самому?

Безусловно, если у вас имеется большой опыт в металлообработке, хороший станочный парк (вам понадобятся по крайней мере токарный и сверлильный станки) и доступные материалы, то создать конусный дровокол вполне реально. Ведь информацию о том, как сделать винтовой дровокол своими руками, а также его чертежи, фото и инструкции по сборке легко найти в сети.

В других же ситуациях идея с его изготовлением может оказаться безрезультатной (например, при отсутствии двигателя или возможности сделать резьбовой конус) или попросту невыгодной (например, если покупать готовую «морковку» или заказывать новый электромотор). Именно по этой причине отличным вариантом для вас будет приобретение в нашем магазине дровокола Стандарт. Он с успехом заменит конусный дровокол по своей эффективности и удобству в обращении.
